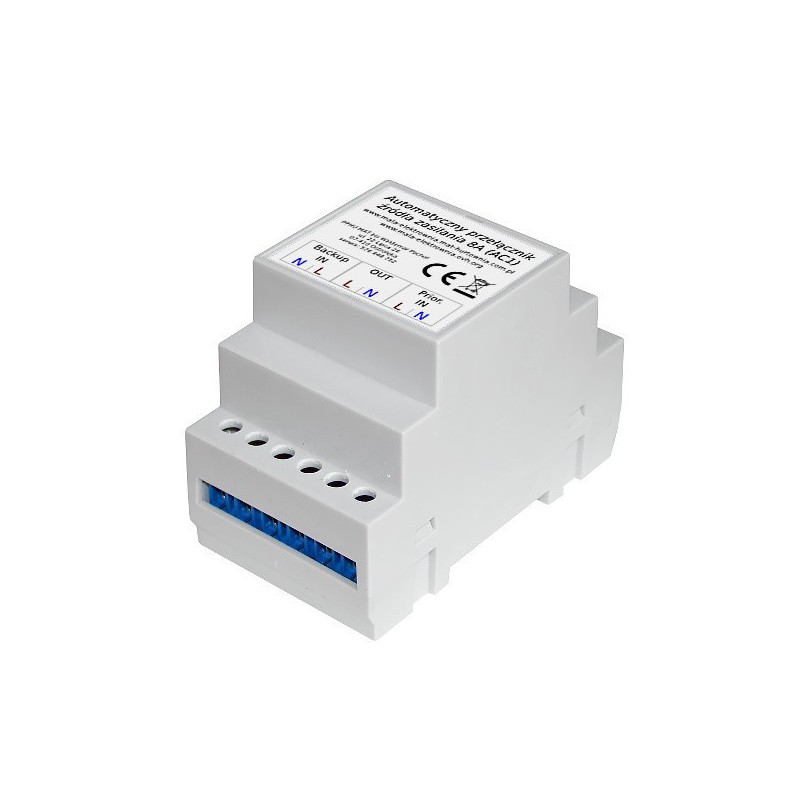

Automatyczny przełącznik zasilania 8A (AC-1)

Automatyczny przełącznik zasilania 8A (AC-1)

Automatyczny przełącznik przetwornica - sieć montowany na szynę DIN o maksymalny obciążeniu 8A (AC1). Zadaniem układu jest zachowanie ciągłości zasilania a więc przełączanie wydzielonego obwodu pomiędzy przetwornicą a siecią dostawcy dla przewodów fazowych i neutralnych.
Przełączenie następuje po 8 sekundach od wykrycia napięcia 230V na stykach do których przyłączona jest przetwornica.

Więcej szczegółów


89,99 zł brutto

Ilość [szt.] 2 + 10 + 20 +
Cena za sztukę 83,69 zł 77,39 zł 71,08 zł
Oszczędzasz [%] 7% 14% 21.01%
Cena za pakiet 167,38 zł 773,95 zł 1 421,70 zł

Zadaj pytanie

Przeznaczenie:

UWAGA: Automatyczny przełącznik źródła zasilania nie jest układem SZR (System Załączenia Rezerwy) i nie może być instalowany jako substytut SZR w miejscach, gdzie konieczność stosowania dedykowanego SZR wymaga obowiązujące prawo.

Automatyczne i bezprzerwowe przełączanie odbiorników 230V napięcia przemiennego podsieci wydzielonej do dwóch źródeł sieci: zabezpieczającej (backup) lub priorytetowej w zależności od występowania na nich napięcia sieci.

Urządzenie znajduje zastosowanie jako przełącznik źródła zasilania m.in w:

  • instalacjach OZE jako przełącznik sieć - przetwornica,
  • instalacjach zabezpieczenia ciągłości zasilania jako przełącznik sieć - agregat prądotwórczy,
  • instalacjach przyczep i samochodów kempingowych (camper) jako automat wyboru źródła zasilania na polu kempingowym (sieć - przetwornica),
  • instalacjach serwerowni jako przełącznik zabezpieczenia.



Specyfikacja:

  • urządzenie przystosowane do pracy w środowiskach zapylonych oraz zagrożonych wybuchem,
  • temperatura pracy: -30 ÷ +45℃
  • maksymalny prąd ciągły: 8A (1840W dla 230V),
  • maksymalna moc łączeniowa (AC1): 2000VA,
  • maksymalna moc łączeniowa (AC15): 360VA(Z)
  • maksymalne obciążenie silnikiem 1F, praca AC3(230VAC): 0,25kW
  • maksymalny prąd załączania: 16A (AgSnO2),
  • akceptowane poziomy napięć przetwornicy: 180-280V AC,
  • pobór mocy: 1,7W (zasilanie priorytet), 0W (zasilanie backup)
  • liczba styków przełącznych: 2x1
  • zwłoka czasu przełączenia: 8 sekund (urządzenie współpracuje poprawnie również z przetwornicami z funkcją SoftStart),
  • czas przełączenia (typowy): 16ms/6ms (przełączenie/powrót),
  • moduł montowany na szynę DIN (3 pola),
  • stopień ochrony: IP-22,
  • wymiary modułu (DxSxW): 54x90x66,



W zestawie:
  • schemat podłączeń.



Gwarancja:

  • dwuletnia.



Kategorie Zastosowanie
AC-1 Obciążenie nieindukcyjne lub o małej indukcyjności, piece oporowe.
AC-2 Silniki pierścieniowe: rozruch, wyłączenie.
AC-3 Silniki klatkowe: rozruch, wyłączenie podczas biegu. Zmiana obrotów wyłącznie po zatrzymaniu silnika.
AC-4 Silniki klatkowe: rozruch, hamowanie przeciwprądowe, nawrót, impulsowanie.
AC-5A Włączanie lamp wyładowczych.
AC-5B Włączanie lamp żarowych.
AC-6A Włączanie transformatorów.
AC-6B Włączanie baterii kondensatorów.
AC-7A Obciążenia o małej indukcyjności w gospodarstwie domowym i podobnych zastosowaniach.
AC-7B Obciążenia silnikowe w urządzeniach domowego użytku.
AC-8A Sterowanie hermetycznych silników chłodziarek sprężarkowych o ręcznym kasowaniu wyzwalaczy nadprądowych.
AC-8B Sterowanie hermetycznych silników chłodziarek sprężarkowych o samoczynnym kasowaniu wyzwalaczy nadprądowych.
AC-15 Obciążenia indukcyjne o mocy poniżej 72VA, takich jak inne przekaźniki, styczniki, elektromagnesy (10 krotne przetężenie).



Inne możliwości pracy:

Urządzenie może również służyć jako przełącznik faz. Do tego typu pracy stosuje się zasilanie 2x230V+N. Fazą priorytetową w takiej konfiguracji jest faza podłączona do zacisków EW. Urządzenie podczas normalnej, prawidłowej pracy zasila odbiornik podłączony do zacisków WY z fazy priorytetowej. W przypadku zaniku napięcia na fazie priorytetowej przekaźnik przełączy urządzenie odbiorcze na fazę awaryjną podłączoną do zacisków ZE. W przypadku powrotu napięcia 230V na fazę priorytetową urządzenie przełączy się automatycznie na tę fazę po około 10 sekundach.

Urządzenie w konfiguracji przełącznika faz może współpracować z:

  • oświetleniem podstawowym i awaryjnym,
  • systemami alarmowymi (SSWiN, monitoring CCTV, kontrola dostępu),
  • sieciami komputerowymi i telekomunikacyjnymi.

Głównie stosowane jest w takich obiektach jak hotele, zakłady produkcyjne, sklepy ale również w gospodarstwach rolnych i domowych.
