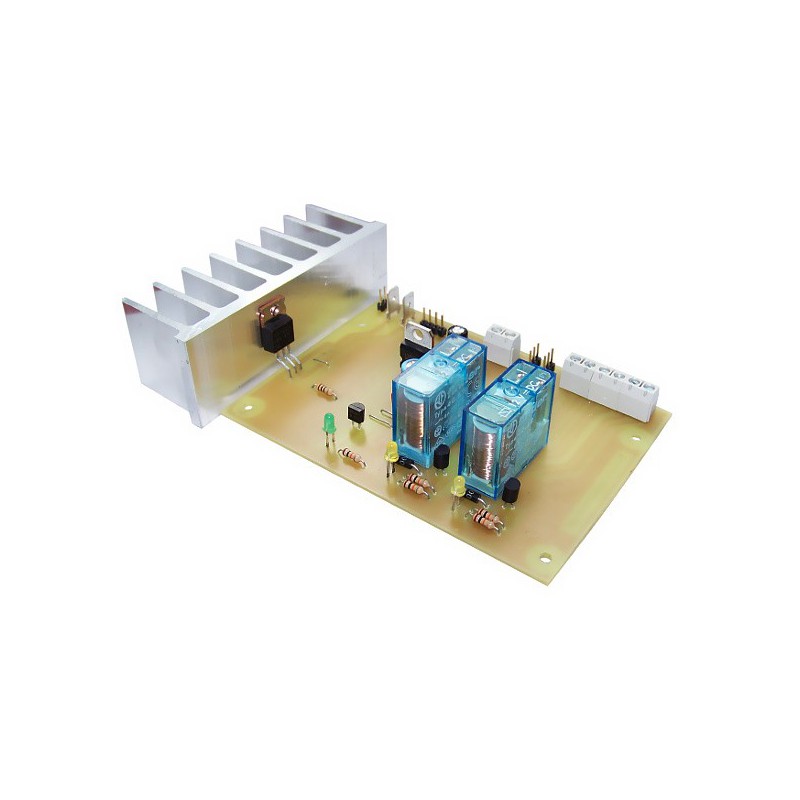

Moduł układu wykonawczego do sterownika na Atmega8

Gotowy moduł wykonawczy jest uzupełnieniem układu mikroprocesorowego sterownika na Atmega8 przydomowej elektrowni wiatrowej. W wersji podstawowej moduł pozwala sterować sygnałem Remote przetwornicy (posiada dwa zestyki NO, NZ), umożliwia przełączanie pomiędzy sieciami ZE/EW oraz podłącza PWM dodatkowe obciążenie utrzymując zadane napięcie ładowania.

Specyfikacja:

• Maksymalne napięcie zasilania układu wykonawczego 120V (typowe 12-16V),
• Maksymalne napięcie prądnicy pod obciążeniem max 600V dla regulatora PWM,
• Sterowanie sygnałem Remote przetwornicy. Dwie pary wyjść NO, NZ.
• Przełączanie pomiędzy sieciami ZE/EW do mocy 1840W (obciążalność styków: 230V/8A),
• Ograniczenie mocy prądnicy za pomocą sygnału PWM ze sterownika.  Maksymalna moc podłączonego odbiornika (grzałki) uwarunkowana od napięcia.
• Maksymalne natężenie prądu (wersja podstawowa): do 30A.
• Wymiary gotowego modułu (DxSxW): 160x81x40mm

W zestawie:

• radiator,
• goldpiny 40mm linii sygnałowej,
• tuleje połączeniowe płytek,
• konektory do dołączenia grzałki,
• schemat podłączeń.

Gwarancja:

• Dwuletnia
